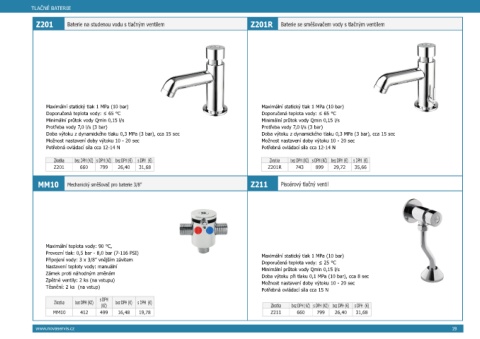

Page 19 - Instalatérský program 2020
P. 19
TLAČNÉ BATERIE
Z201 Baterie na studenou vodu s tlačným ventilem Z201R Baterie se směšovačem vody s tlačným ventilem
Maximální statický tlak 1 MPa (10 bar) Maximální statický tlak 1 MPa (10 bar)
Doporučená teplota vody: ≤ 65 °C Doporučená teplota vody: ≤ 65 °C
Minimální průtok vody Qmin 0,15 l/s Minimální průtok vody Qmin 0,15 l/s
Protřeba vody 7,0 l/s (3 bar) Protřeba vody 7,0 l/s (3 bar)
Doba výtoku z dynamického tlaku 0,3 MPa (3 bar), cca 15 sec Doba výtoku z dynamického tlaku 0,3 MPa (3 bar), cca 15 sec
Možnost nastavení doby výtoku 10 - 20 sec Možnost nastavení doby výtoku 10 - 20 sec
Potřebná ovládací síla cca 12-14 N Potřebná ovládací síla cca 12-14 N
Zkratka bez DPH (Kč) s DPH (Kč) bez DPH (€) s DPH (€) Zkratka bez DPH (Kč) s DPH (Kč) bez DPH (€) s DPH (€)
Z201 660 799 26,40 31,68 Z201R 743 899 29,72 35,66
MM10 Mechanický směšovač pro baterie 3/8” Z211 Pisoárový tlačný ventil
Maximální teplota vody: 90 °C,
Provozní tlak: 0,5 bar - 8,0 bar (7-116 PSI) Maximální statický tlak 1 MPa (10 bar)
Připojení vody: 3 x 3/8” vnějším závitem Doporučená teplota vody: ≤ 25 °C
Nastavení teploty vody: manuální Minimální průtok vody Qmin 0,15 l/s
Zámek proti náhodným změnám Doba výtoku při tlaku 0,1 MPa (10 bar), cca 8 sec
Zpětné ventily: 2 ks (na vstupu) Možnost nastavení doby výtoku 10 - 20 sec
Těsnění: 2 ks (na vstup)
Potřebná ovládací síla cca 15 N
s DPH
Zkratka bez DPH (Kč) bez DPH (€) s DPH (€)
(Kč) Zkratka bez DPH (Kč) s DPH (Kč) bez DPH (€) s DPH (€)
MM10 412 499 16,48 19,78 Z211 660 799 26,40 31,68
www.novaservis.cz 1919
