P. 177

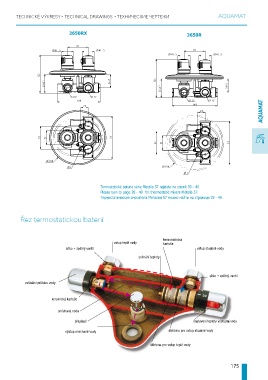

TECHNICKÉ VÝKRESY • TECHNICAL DRAWINGS • ТЕХНИЧЕСКИЕ ЧЕРТЕЖИ AQUAMAT
2650RX 2650R
AQUAMAT
Termostatické baterie série Metalia 57 najdete na straně 39 - 40.
Please turn to page 39 - 40 for thermostatic mixers Metalia 57.
Термостатические смесители Металия 57 можно найти на странице 39 - 40.
Řez termostatickou baterií:
termostatická
vstup teplé vody kartuše
sítko + zpětný ventil vstup studené vody
snímání teploty
sítko + zpětný ventil
ovládání průtoku vody
keramická kartuše
smíchaná voda
přepínač nastavení teploty výstupní vody
výstup smíchané vody štěrbina pro vstup studené vody
štěrbina pro vstup teplé vody
175
