ROZDĚLOVAČE PRO OTOPNÉ SYSTÉMY

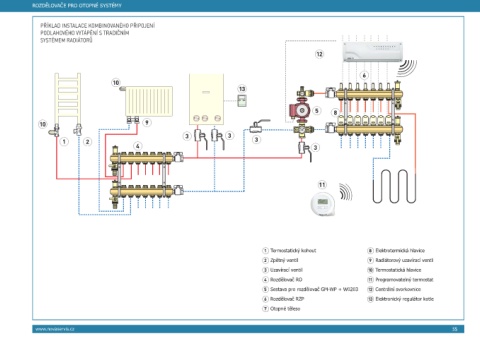

PŘÍKLAD INSTALACE KOMBINOVANÉHO PŘIPOJENÍ
PODLAHOVÉHO VYTÁPĚNÍ S TRADIČNÍM
SYSTÉMEM RADIÁTORŮ
12
6
10
13
5 8
10 9
3 3
1 2 3
4 3
11
1 Termostatický kohout 8 Elektrotermická hlavice
2 Zpětný ventil 9 Radiátorový uzavírací ventil
3 Uzavírací ventil 10 Termostatická hlavice
4 Rozdělovač RO 11 Programovatelný termostat
5 Sestava pro rozdělovač GM-WP + W0203 12 Centrální svorkovnice
6 Rozdělovač RZP 13 Elektronický regulátor kotle
7 Otopné těleso
